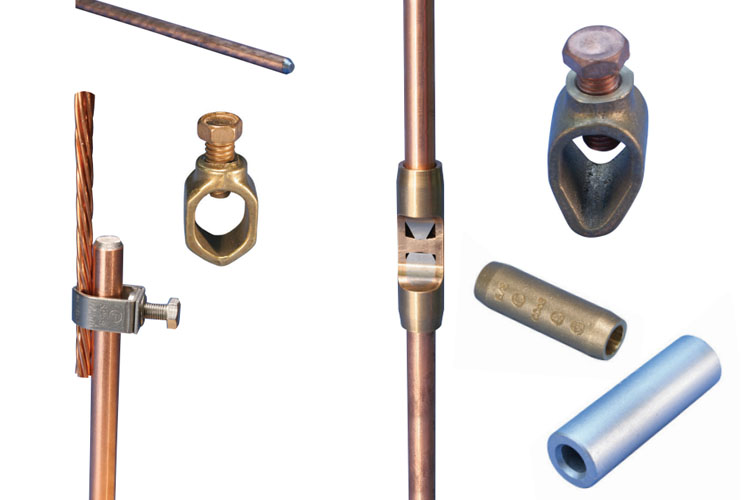

Application
Une prise de terre de faible résistance est essentielle pour le bon fonctionnement des
dispositifs de sécurité électrique et limiter les tensions de défaut
2 Diamètres : 14,2 & 17,3mm
Longueurs : 1,2m 1,5m 2,1m
Allongeables par manchons-coupleurs
254µ de cuivre minimum
Convient pour des prises de terre électriques et foudre
• Excellente tenue à la corrosion
• Couche de cuivre de 254µ minimum (dépôt électrolytique en continu)
• Qualité du contact avec le sol
• Durée de vie 3x supérieure à l’acier galvanisé
• Conductivité électrique 9x supérieure à l’acier galvanisé
• Allongeable avec coupleurs coniques
• 2 diamètres : 14,2mm (CEI-60354) & 17,3mm (NFC-17500)
• Conforme aux normes d’installations électriques CEI-60354-5-54, NFC-15100-5-54 et protection foudre CEI-62561-2.
La Réglementation
• Les piquets de terre doivent être enfoncés à une profondeur
minimale de 2m (la résistivité du sol varie avec le gel,
la sécheresse…)
• Les matériaux doivent être choisis de manière à résister
à la corrosion pendant toute la durée de vie prévue :
–Acier galvanisé : 10/15 ans
–Acier cuivré 254µ : 40/45 ans
• Les jonctions entre des métaux de nature différentes
ne doivent pas être en contact avec le sol
(Corrosion galvanique).
–Câble cuivre / Piquet acier galvanisé Regard de visite
–Câble cuivre / Piquet acier cuivré Pas de couple
galvanique
Une prise de terre de faible résistance est essentielle pour le bon fonctionnement des
dispositifs de sécurité électrique et limiter les tensions de défaut
2 Diamètres : 14,2 & 17,3mm
Longueurs : 1,2m 1,5m 2,1m
Allongeables par manchons-coupleurs
254µ de cuivre minimum
Convient pour des prises de terre électriques et foudre
• Excellente tenue à la corrosion
• Couche de cuivre de 254µ minimum (dépôt électrolytique en continu)
• Qualité du contact avec le sol
• Durée de vie 3x supérieure à l’acier galvanisé
• Conductivité électrique 9x supérieure à l’acier galvanisé
• Allongeable avec coupleurs coniques
• 2 diamètres : 14,2mm (CEI-60354) & 17,3mm (NFC-17500)
• Conforme aux normes d’installations électriques CEI-60354-5-54, NFC-15100-5-54 et protection foudre CEI-62561-2.
La Réglementation
• Les piquets de terre doivent être enfoncés à une profondeur
minimale de 2m (la résistivité du sol varie avec le gel,
la sécheresse…)
• Les matériaux doivent être choisis de manière à résister
à la corrosion pendant toute la durée de vie prévue :
–Acier galvanisé : 10/15 ans
–Acier cuivré 254µ : 40/45 ans
• Les jonctions entre des métaux de nature différentes
ne doivent pas être en contact avec le sol
(Corrosion galvanique).
–Câble cuivre / Piquet acier galvanisé Regard de visite
–Câble cuivre / Piquet acier cuivré Pas de couple
galvanique
| Référence | Désignation |
| 155240 | Piquet de terre 1,2m-014,2mm |
| 155250 | Piquet de terre 1,5m-014,2mm |
| 155270 | Piquet de terre 2,1m-014,2mm |
| 158160 | Collier de connexion C58(Max 50mm? |
| 158010 | Manchon-coupleur conique CC58 |
| 158130 | Téte de frappe DH58 |
| 155420 | Piquet de terre 1,2m-017,3mm |
| 155430 | Piquet de terre 1,5m-017,3mm |
| 155450 | Piquet de terre 2,1m-017,3mm |
| 158170 | Collier de connexion C34(Max 50mm? |
| 158020 | Manchon-coupleur conique CC34 |
| 158140 | Téte de frappe DH34 |
