Descripción de productos
El hilo de acero revestido de cobre tiene la forma de un cable, que está formado por varios hilos individuales revestidos de cobre. Debido a sus propiedades de múltiples hilos, la conductividad eléctrica y la resistencia a la tracción son relativamente buenas, y el producto se puede personalizar para mejorar la tasa de alargamiento mediante múltiples tratamientos térmicos en el proceso de producción, lo que ha aumentado la resistencia y tenacidad del acero en comparación con el hilo de cobre puro. Además, la buena conductividad eléctrica y la resistencia a la corrosión del material de cobre se mantienen gracias al principio del efecto piel. Por lo tanto, es muy popular en muchos campos de protección contra rayos y puesta a tierra, especialmente en centrales eléctricas, subestaciones, trenes de alta velocidad, metros, ferrocarriles electrificados, plantas químicas a gran escala, plantas mecánicas, estaciones base de comunicaciones, transporte, salas de ordenadores, Carreteras y bases militares.
Características:
1.Alta conductividad (hasta 70% y más)
El alambre trenzado revestido de cobre producido por nuestra empresa generalmente tiene una conductividad del 30% al 70% y más del 70% se puede personalizar según los requisitos del cliente.
2.Alta resistencia a la tracción
El alambre trenzado revestido de cobre tiene una alta resistencia a la tracción y puede convertirse en alambre trenzado de acero revestido de cobre con alta conductividad eléctrica y alta resistencia a la tracción después de ser mejorado mediante un proceso de tratamiento especial para que sea adecuado para ocasiones de uso especiales.
3.Larga vida
El revestimiento de cobre del acero redondo revestido de cobre de una sola hebra (acero soldado con cobre) de hebras revestidas de cobre de múltiples hebras es grueso, el excelente proceso de producción hace que la capa de cobre esté bien combinada y doblada de 180 a 360 grados sin agrietarse y su vida útil es larga y puede ser más de 30 años.
4.Bajo costo
Las características de alta conductividad y resistencia a la corrosión han reducido en gran medida la cantidad de conductores de puesta a tierra utilizados en proyectos de puesta a tierra, lo que puede ahorrar costos significativamente y lograr beneficios económicos sobresalientes.
5.Construcción y transporte convenientes.
La longitud única del cordón soldado de cobre revestido de cobre puede ser de hasta 100 metros, porque el paquete de 100 metros o el cable de cien metros se pueden transportar más fácilmente. Se recomienda utilizar productos de la serie de soldadura exotérmica producidos por nuestra empresa para soldar entre las rejillas de puesta a tierra durante la construcción. Existen diferentes formas de moldes para soldadura exotérmica, de modo que se pueden soldar aleatoriamente diferentes uniones permanentes. El funcionamiento constructivo es sencillo y fácil de aprender, y los distintos conductores de la rejilla de puesta a tierra están soldados entre sí para convertirse en un auténtico dispositivo libre de mantenimiento.
Datos de especificación
ASTM B-227 Alambre de acero revestido de cobre estirado duro
Alambre de acero revestido de cobre recocido ASTM B-910
Conductores de acero revestidos de cobre trenzados concéntricos ASTM B-228
Especificaciones y modelos:
Alambre de acero revestido de cobre
Solicitud:
Cable telefónico, cable CATV, energía eléctrica, cable aéreo de comunicación, cable de Internet, cable de computadora,
Accesorios de contacto electrónico, línea de pantalla de cable de alimentación eléctrica. Conductor de alta temperatura,
Alambre de acero revestido de cobre trefilado
A Equivalentes métricos: 1 pulgada = 25,4 mm (redondeando a cuatro cifras significativas); 1 pulgada2 = 645,16 mm2 (redondeando a cuatro cifras significativas); 1 psi = 6,9 kPa (cifra redondeada a significativa de unidades habituales de EE. UU.).
B Los compradores suelen utilizar estos diámetros para líneas de comunicación, pero no están en la serie American Wire Gage (B & S Wire Gage), al igual que los demás diámetros enumerados (Nota 3).
Resistencia máxima a 20°C V/1000 ftA
A Equivalentes métricos: 1 V/1000 pies = 3,281 V/km (redondeado a cuatro cifras significativas).
Alambre de acero revestido de cobre recocido
Requisitos de resistencia y resistencia a la tracción del alambre de acero revestido de cobre duro
CATV Alambre de acero revestido de cobre para cable de entrada
Requisitos para la resistencia a la tracción y el alargamiento del alambre de acero revestido de cobre para productos electrónicos
Nota: para especificaciones intermedias, se toman el límite superior de resistencia a la tracción y el límite inferior de alargamiento.
* es el alargamiento total de rotura; El alargamiento después de la fractura es inferior al 0,5%.
El hilo de acero revestido de cobre tiene la forma de un cable, que está formado por varios hilos individuales revestidos de cobre. Debido a sus propiedades de múltiples hilos, la conductividad eléctrica y la resistencia a la tracción son relativamente buenas, y el producto se puede personalizar para mejorar la tasa de alargamiento mediante múltiples tratamientos térmicos en el proceso de producción, lo que ha aumentado la resistencia y tenacidad del acero en comparación con el hilo de cobre puro. Además, la buena conductividad eléctrica y la resistencia a la corrosión del material de cobre se mantienen gracias al principio del efecto piel. Por lo tanto, es muy popular en muchos campos de protección contra rayos y puesta a tierra, especialmente en centrales eléctricas, subestaciones, trenes de alta velocidad, metros, ferrocarriles electrificados, plantas químicas a gran escala, plantas mecánicas, estaciones base de comunicaciones, transporte, salas de ordenadores, Carreteras y bases militares.
Características:
1.Alta conductividad (hasta 70% y más)
El alambre trenzado revestido de cobre producido por nuestra empresa generalmente tiene una conductividad del 30% al 70% y más del 70% se puede personalizar según los requisitos del cliente.
2.Alta resistencia a la tracción
El alambre trenzado revestido de cobre tiene una alta resistencia a la tracción y puede convertirse en alambre trenzado de acero revestido de cobre con alta conductividad eléctrica y alta resistencia a la tracción después de ser mejorado mediante un proceso de tratamiento especial para que sea adecuado para ocasiones de uso especiales.
3.Larga vida
El revestimiento de cobre del acero redondo revestido de cobre de una sola hebra (acero soldado con cobre) de hebras revestidas de cobre de múltiples hebras es grueso, el excelente proceso de producción hace que la capa de cobre esté bien combinada y doblada de 180 a 360 grados sin agrietarse y su vida útil es larga y puede ser más de 30 años.
4.Bajo costo
Las características de alta conductividad y resistencia a la corrosión han reducido en gran medida la cantidad de conductores de puesta a tierra utilizados en proyectos de puesta a tierra, lo que puede ahorrar costos significativamente y lograr beneficios económicos sobresalientes.
5.Construcción y transporte convenientes.
La longitud única del cordón soldado de cobre revestido de cobre puede ser de hasta 100 metros, porque el paquete de 100 metros o el cable de cien metros se pueden transportar más fácilmente. Se recomienda utilizar productos de la serie de soldadura exotérmica producidos por nuestra empresa para soldar entre las rejillas de puesta a tierra durante la construcción. Existen diferentes formas de moldes para soldadura exotérmica, de modo que se pueden soldar aleatoriamente diferentes uniones permanentes. El funcionamiento constructivo es sencillo y fácil de aprender, y los distintos conductores de la rejilla de puesta a tierra están soldados entre sí para convertirse en un auténtico dispositivo libre de mantenimiento.
Datos de especificación
ASTM B-227 Alambre de acero revestido de cobre estirado duro
Alambre de acero revestido de cobre recocido ASTM B-910
Conductores de acero revestidos de cobre trenzados concéntricos ASTM B-228
Acero revestido de cobre desnudo trenzado | |||||||
Tamaño (No. – Awg) | Diámetro | Carga de rotura* | Peso | Resistencia | |||
Alta resistencia (HS) | Extra alto | Ohms Per km at 68˚F | |||||
Fortaleza (EHS) | |||||||
mm | 40% Conductividad | 30% Conductividad | 30% Conductividad | kg per km | 40% Conductividad | 30% Conductividad | |
(kN) | (kN) | (kn) | |||||

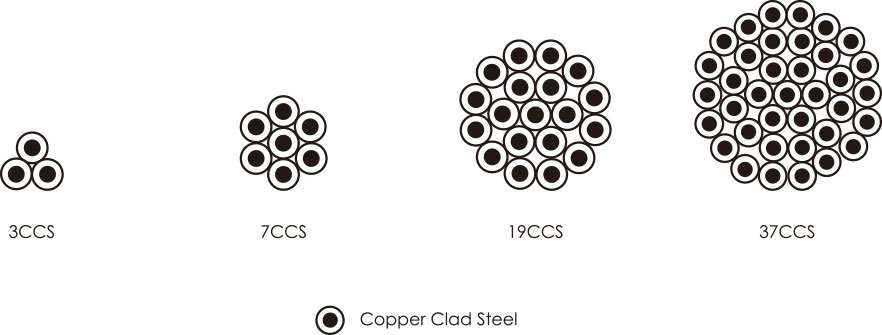

37-Hilos de acero revestidos de cobre | |||||||
37 no. 5 | 32.26 | 435.34 | 481.49 | 579.84 | 5183 | 0.07226 | 0.0963 |
37 no. 6 | 28.7 | 360.54 | 397.16 | 481.05 | 4111 | 0.09112 | 0.12146 |
37 no. 7 | 25.65 | 298.02 | 327.08 | 397.34 | 3260 | 0.1149 | 0.15314 |
37 no. 8 | 22.83 | 245.95 | 269 | 326.63 | 2586 | 0.14488 | 0.19313 |
37 no. 9 | 20.35 | 202.65 | 220.94 | 266.64 | 2050 | 0.18266 | 0.24351 |
37 no. 10 | 18.11 | 167.5 | 182.45 | 216.31 | 1626 | 0.23035 | 0.30707 |
19-Hilos de acero revestidos de cobre | |||||||
19 no. 5 | 23.11 | 223.57 | 247.29 | 297.75 | 2647 | 0.13986 | 0.18647 |
19 no. 6 | 20.57 | 185.12 | 203.94 | 247.11 | 2098 | 0.17637 | 0.23511 |
19 no. 7 | 18.31 | 153.04 | 167.94 | 204.03 | 1664 | 0.22238 | 0.29648 |
19 no. 8 | 16.31 | 126.29 | 138.13 | 167.72 | 1320 | 0.28044 | 0.37392 |
19 no. 9 | 14.53 | 104.09 | 113.48 | 136.21 | 1047 | 0.35358 | 0.47134 |
7-Hilos de acero revestidos de cobre | |||||||
7 no. 5 | 13.87 | 82.37 | 91.09 | 109.69 | 971.148 | 0.37818 | 0.50414 |
7 no. 6 | 12.34 | 68.22 | 75.16 | 91.05 | 770.159 | 0.47691 | 0.63566 |
7 no. 7 | 11 | 56.38 | 61.9 | 75.16 | 610.744 | 0.60122 | 0.80163 |
7 no. 8 | 9.78 | 46.55 | 50.91 | 61.81 | 484.378 | 0.75834 | 1.01057 |
7 no. 9 | 8.71 | 38.34 | 41.8 | 50.2 | 384.182 | 0.95612 | 1.27461 |
7 no. 10 | 7.77 | 31.69 | 34.52 | 40.92 | 304.624 | 1.20573 | 1.6072 |
3-Hilos de acero revestidos de cobre | |||||||
3 no. 5 | 9.96 | 37.26 | 41.22 | 52.78 | 415.437 | 0.88068 | 1.17391 |
3 no. 6 | 8.86 | 30.86 | 33.99 | 38.96 | 329.449 | 1.11028 | 1.48026 |
3 no. 7 | 7.9 | 25.51 | 27.99 | 35.25 | 261.256 | 1.40023 | 1.86665 |
3 no. 8 | 7.04 | 21.05 | 23.02 | 27.95 | 207.12 | 1.76562 | 2.35373 |
3 no. 9 | 6.27 | 17.35 | 18.91 | 22.82 | 164.35 | 2.22646 | 2.96807 |
3 no. 10 | 5.59 | 14.33 | 15.62 | 18.51 | 130.299 | 2.80735 | 3.74248 |
3 no. 12 | 4.42 | 9.95 | 11.41 | 81.951 | 4.46408 | 5.94992 |
Acero revestido de cobre desnudo trenzado: cable tensor tipo “M” | |||||
Catalogar | Designación | Diámetro trenzado | No. x Diámetro de los cables individuales | Fuerza nominal | Peso |
(mm) | (mm) | (kN.) | kg / km | ||
6M | 6.02 | 7 x 2.00 | 26.7 | 181.54 | |
8M | 7.01 | 7 x 2.34 | 35.6 | 247.01 | |
10M | 7.7 | 7 x 2.56 | 44.5 | 297.6 | |
12.5M | 8.76 | 7 x 2.92 | 55.625 | 385.39 | |
14M | 9.14 | 7 x 3.05 | 62.3 | 421.1 | |
16M | 9.8 | 7 x 3.25 | 71.2 | 482.11 | |
18M | 10.52 | 7 x 3.50 | 80.1 | 556.51 | |
20M | 10.97 | 7 x 3.66 | 89 | 605.62 |
Especificaciones y modelos:
Modelo | Área nominal | Cantidad de cables | Outer diameter | Peso/km | fuerza de tracción | 20℃ Resistencia máxima | ||||||
Monofilamento | Conductor | Calificación 30 | Calificación 40 |
Calificación 40 LC | Calificación 30 LC | Calificación 40 HS | Calificación 30 HS | Calificación 40 | Calificación 30 | |||
mm2 | mm | mm | Kg/km | kgf | Ω/km | |||||||
19 No.5 | 318.7 | 19 | 4.62 | 23.11 | 2634 | 2660.8 | 7823 | 8800 | 8800 | 9778 | 0.1442 | 0.1923 |
19 No.6 | 252.7 | 19 | 4.11 | 20.57 | 2087.8 | 2110.2 | 6205 | 6980 | 6980 | 7756 | 0.1818 | 0.2424 |
19 No.7 | 200.45 | 19 | 3.66 | 18.31 | 1656.3 | 1674.1 | 4923 | 5538 | 5538 | 6154 | 0.2294 | 0.3058 |
19 No. 8 | 158.96 | 19 | 3.26 | 16.31 | 1313.6 | 1327.4 | 3904 | 4392 | 4392 | 4880 | 0.289 | 0.3852 |
19 No. 9 | 126.06 | 19 | 2.91 | 14.53 | 1041.7 | 1052.5 | 3094 | 3481 | 3481 | 3868 | 0.3645 | 0.4862 |
7 No. 4 | 148.06 | 7 | 5.19 | 15.57 | 1218.6 | 1231.4 | 3636 | 4090 | 4090 | 4544 | 0.3093 | 0.4124 |
7 No. 5 | 117.41 | 7 | 4.62 | 13.87 | 966.4 | 976.5 | 2882 | 3242 | 3242 | 3603 | 0.3898 | 0.5197 |
7 No. 6 | 93.09 | 7 | 4.11 | 12.34 | 766.2 | 774.2 | 2286 | 2572 | 2572 | 2857 | 0.4915 | 0.6552 |
7 No.7 | 73.87 | 7 | 3.67 | 11 | 608 | 614.4 | 1814 | 2040 | 2040 | 2267 | 0.6201 | 0.8268 |
7 No. 8 | 58.56 | 7 | 3.26 | 9.78 | 482 | 487 | 1438 | 1618 | 1618 | 1798 | 0.7812 | 1.0414 |
7 No. 9 | 46.43 | 7 | 2.9 | 8.71 | 382.1 | 386.1 | 1140 | 1282 | 1282 | 1425 | 0.9859 | 1.3144 |
7 No. 10 | 36.82 | 7 | 2.59 | 7.77 | 303.1 | 306.2 | 904 | 1017 | 1017 | 1131 | 1.2422 | 1.6559 |
3 No. 5 | 50.32 | 3 | 4.62 | 9.96 | 413.4 | 417.7 | 1304 | 1467 | 1467 | 1630 | 0.9082 | 1.2104 |
3 No. 6 | 39.9 | 3 | 4.11 | 8.86 | 327.8 | 331.2 | 1034 | 1163 | 1163 | 1293 | 1.1447 | 1.526 |
3 No. 7 | 31.64 | 3 | 3.66 | 7.9 | 259.9 | 262.6 | 820 | 923 | 923 | 1026 | 1.444 | 1.925 |
3 N0. 8 | 25.09 | 3 | 3.26 | 7.04 | 206.1 | 208.3 | 651 | 732 | 732 | 813 | 1.8193 | 2.4253 |
3 No. 9 | 19.9 | 3 | 2.91 | 6.27 | 163.5 | 165.1 | 516 | 580 | 580 | 645 | 2.2957 | 3.0605 |
3 No. 10 | 15.78 | 3 | 2.59 | 5.59 | 129.6 | 130.9 | 409 | 460 | 460 | 511 | 2.8929 | 3.8552 |
3 No. 12 | 9.92 | 3 | 2.05 | 4.42 | 81.5 | 82.4 | 260 | 292 | 292 | 325 | 4.5573 | 6.0731 |
Size | Hebras*camino único | Diámetro | Conductividad |
mm2 | mm | % | |
10 | 7*1.4 | 4.2 | 18%---70% |
16 | 7*1.7 | 5.1 | 18%---70% |
25 | 7*2.14 | 6.42 | 18%---70% |
35 | 7*2.52 | 7356 | |
50 | 7*3.00 | 9 | 18%---70% |
70 | 19*1.44 | 10.7 | 18%---70% |
95 | 19*2.52 | 12.6 | 18%---70% |
120 | 19*2.80 | 14 | 18%---70% |
150 | 19*3.15 | 15.75 | 18%---70% |
185 | 37*2.52 | 17.64 | 18%---70% |
240 | 37*2.85 | 19.95 | 18%---70% |
300 | 37*3.15 | 21.7 | 18%---70% |
Nominal | estructura | Calidad de línea | |||||||
Área de la sección | Stock/diámetro | Área | carga de rotura | D.C.Resistencia | |||||
mm2 | mm | mm2 | kg | Ω/km | Kg/km | ||||
40HS | 30HS | 30EHS | 40% | 30% | 30% | 40% | |||
320 | 19/4.62 | 318.71 | 22788 | 25206 | 30350 | 0.1399 | 0.1865 | 2634 | 2660.8 |
250 | 19/4.12 | 252.71 | 18849 | 20788 | 25188 | 0.1764 | 0.2352 | 2087.9 | 2110.2 |
200 | 19/3.67 | 200.45 | 15599 | 17118 | 20797 | 0.2225 | 0.2966 | 1656.3 | 1674.2 |
160 | 19/3.26 | 158.97 | 12873 | 14079 | 17096 | 0.2805 | 0.374 | 1313.6 | 1327.2 |
120 | 19/2.91 | 126.06 | 10609 | 11567 | 13884 | 0.3537 | 0.4715 | 1041.7 | 1052.6 |
150 | 7/5.19 | 148.06 | 10120 | 11240 | 13349 | 0.3 | 0.4 | 1218.7 | 1231.5 |
120 | 7/4.62 | 117.42 | 8396 | 9285 | 11181 | 0.3783 | 0.5043 | 966.41 | 976.53 |
90 | 7/4.12 | 93.097 | 6954 | 7661 | 9280 | 0.4771 | 0.6359 | 766.25 | 774.29 |
70 | 7/3.67 | 73.871 | 5747 | 6309 | 7661 | 0.6014 | 0.8019 | 608.06 | 614.46 |
60 | 7/3.26 | 58.561 | 4745 | 5189 | 6300 | 0.7586 | 1.0109 | 482.02 | 487.07 |
50 | 7/2.91 | 46.439 | 3908 | 4261 | 5116 | 0.9564 | 1.275 | 382.16 | 386.18 |
35 | 7/2.59 | 36.826 | 3230 | 3519 | 4171 | 1.2061 | 1.6077 | 303.14 | 306.26 |
50 | 3/4.62 | 50.322 | 3798 | 4201 | 5380 | 0.8809 | 1.1743 | 413.41 | 417.73 |
40 | 3/4.12 | 39.903 | 3145 | 3465 | 4424 | 1.1106 | 1.4807 | 327.84 | 331.26 |
30 | 3/3.67 | 31.645 | 2600 | 2854 | 3593 | 1.4007 | 1.8672 | 259.98 | 262.66 |
25 | 3/3.26 | 25.097 | 2145 | 2347 | 2849 | 1.7662 | 2.3544 | 206.11 | 208.34 |
20 | 3/2.91 | 19.903 | 1768 | 1928 | 2326 | 2.2271 | 2.969 | 163.55 | 165.19 |
15 | 3/2.59 | 15.781 | 1461 | 1592 | 1887 | 2.8082 | 3.7436 | 129.62 | 130.99 |
10 | 3/2.05 | 9.929 | 1014 | 4.4654 | 81.55 | 82.414 |
Solicitud:
Cable telefónico, cable CATV, energía eléctrica, cable aéreo de comunicación, cable de Internet, cable de computadora,
Accesorios de contacto electrónico, línea de pantalla de cable de alimentación eléctrica. Conductor de alta temperatura,
Alambre de acero revestido de cobre trefilado
Área en 20°C Resistencia a la tracción, mín., psiA | ||||||
cmil in.2,A Calificación 40 Calificación 40 Calificación 30 Calificación 30 | ||||||
Diámetro nominal, | HS | EHS | HS | EHS | ||
0.2043 | 41 740 | 0.03278 | 108 000 | . . . | 120 000 | 142 500 |
0.1819 | 33 090 | 0.02599 | 113 000 | . . . | 125 000 | 150 500 |
0.1650B | 27 230 | 0.02138 | 118 000 | . . . | 130 000 | 157 500 |
0.162 | 26 240 | 0.02061 | 118 000 | . . . | 130 000 | 157 500 |
0.1443 | 20 820 | 0.01635 | 123 000 | . . . | 135 000 | 164 000 |
0.1285 | 16 510 | 0.01297 | 128 000 | . . . | 140 000 | 170 000 |
0.1280B | 16 380 | 0.01287 | 128 000 | . . . | 140 000 | 170 000 |
0.1144 | 13 090 | 0.01028 | 133 000 | . . . | 145 000 | 174 100 |
0.1040B | 10 820 | 0.008495 | 138 600 | 156 000 | 151 000 | 175 000 |
0.1019 | 10 380 | 0.008155 | 138 600 | . . . | 151 000 | 179 000 |
0.0808 | 6 530 | 0.005129 | 115 000 | . . . | 120 000 | 179 000 |
0.0800B | 6 400 | 0.005027 | 115 000 | . . . | 120 000 | 179 000 |
0.0640B | 4 096 | 0.003217 | 125 000 | . . . | 130 000 | 179 000 |
0.0403 | 1 624 | 0.001276 | 130 000 | . . . | 135 000 | 179 000 |
0.0390B | 1 521 | 0.001195 | 130 000 | . . . | 135 000 | 179 000 |
0.032 | 1 024 | 0.000804 | 135 000 | 161 000 | 145 000 | 179 000 |
A Equivalentes métricos: 1 pulgada = 25,4 mm (redondeando a cuatro cifras significativas); 1 pulgada2 = 645,16 mm2 (redondeando a cuatro cifras significativas); 1 psi = 6,9 kPa (cifra redondeada a significativa de unidades habituales de EE. UU.).
B Los compradores suelen utilizar estos diámetros para líneas de comunicación, pero no están en la serie American Wire Gage (B & S Wire Gage), al igual que los demás diámetros enumerados (Nota 3).
Resistencia máxima a 20°C V/1000 ftA
Diámetro nominal, pulg. | Los grados 40 HS | Los grados 30 HS |
and 40 EHS | and 30 EHS | |
0.2043 | 0.6532 | 0.8707 |
0.1819 | 0.8239 | 1.098 |
0.165 | 1.001 | 1.335 |
0.162 | 1.039 | 1.385 |
0.1443 | 1.309 | 1.745 |
0.1285 | 1.651 | 2.201 |
0.128 | 1.664 | 2.218 |
0.1144 | 2.083 | 2.777 |
0.104 | 2.521 | 3.36 |
0.1019 | 2.625 | 3.5 |
0.0808 | 4.206 | 5.607 |
0.08 | 4.292 | 5.722 |
0.064 | 6.771 | 9.027 |
0.0403 | 17.13 | 22.83 |
0.039 | 18.32 | 24.42 |
0.032 | 27.52 | 36.69 |
Alambre de acero revestido de cobre recocido
Requisitos de resistencia y resistencia a la tracción del alambre de acero revestido de cobre duro
Diámetro mm |
Área de la sección mm2 |
Resistencia a la tracción MPa |
DC.Resistencia Ω/km |
||||
40HS | 40EHS | 30HS | 30EHS | 40HS、40EHS | 30HS、30EHS | ||
5.189 | 21.15 | 745 | 1076 | 828 | 983 | 2.1431 | 2.8568 |
4.620 | 16.77 | 780 | 863 | 1038 | 2.7032 | 3.6025 | |
4.191 | 13.79 | 814 | 897 | 1088 | 3.2843 | 4.3801 | |
4.115 | 13.30 | 814 | 897 | 1088 | 3.4057 | 4.5442 | |
3.665 | 10.55 | 849 | 932 | 1132 | 4.2948 | 5.7253 | |
3.264 | 8.37 | 883 | 966 | 1173 | 5.4169 | 7.2215 | |
3.251 | 8.30 | 883 | 966 | 1173 | 5.4596 | 7.2773 | |
2.906 | 6.63 | 918 | 1001 | 1201 | 6.8343 | 9.1113 | |
2.642 | 5.48 | 956 | 1042 | 1208 | 8.2714 | 11.0242 | |
2.588 | 5.26 | 956 | 1042 | 1235 | 8.6126 | 11.4835 | |
2.052 | 3.31 | 956 | 1042 | 1235 | 13.7999 | 18.3966 | |
2.032 | 3.24 | 956 | 1042 | 1235 | 14.0821 | 18.7739 | |
1.626 | 2.08 | 956 | 1042 | 1235 | 22.2157 | 29.6176 | |
1.024 | 0.823 | 956 | 1042 | 1235 | 56.2035 | 74.9052 | |
0.991 | 0.771 | 956 | 1042 | 1235 | 60.1079 | 80.1220 | |
0.813 | 0.519 | 956 | 1042 | 1235 | 90.2931 | 120.3799 |
CATV Alambre de acero revestido de cobre para cable de entrada
Su nominal | desviación permitida | ||||
mm | (mm) | Área de la sección | DC.Resistencia | carga de rotura | Calidad |
mm2 | Ω/km | N | Kg/km | ||
1.628 | 0.015 | 2.082 | 40.189 | 1722 | 16.52 |
1.45 | 0.015 | 1.652 | 50.7636 | 1366 | 13.47 |
1.29 | 0.013 | 1.307 | 64.0484 | 1081 | 10.4 |
1.151 | 0.013 | 1.039 | 80.7388 | 859 | 8.27 |
1.024 | 0.01 | 0.823 | 101.7897 | 681 | 6.71 |
0.813 | 0.008 | 0.519 | 161.2612 | 427 | 4.12 |
0.724 | 0.008 | 0.411 | 203.7731 | 334 | 3.35 |
Nota: para especificaciones intermedias, se toman el límite superior de resistencia a la tracción y el límite inferior de alargamiento.
* es el alargamiento total de rotura; El alargamiento después de la fractura es inferior al 0,5%.
d | Sectional Area | Tensile Strength | Minimum elongation % | ||||
mm | mm2 | MPa | (250mm) | ||||
30HS | 30A | 40HS | 40A | 30HS、40HS | 30A、40A | ||
1.83 | 2.63 | 875 | 345 | 758 | 310 | 1.5 | 15 |
1.63 | 2.08 | 875 | 345 | 758 | 310 | 1.5 | 15 |
1.45 | 1.65 | 875 | 345 | 758 | 310 | 1.5 | 15 |
1.29 | 1.31 | 875 | 345 | 758 | 310 | 1.5 | 15 |
1.15 | 1.04 | 875 | 345 | 758 | 310 | 1.5 | 15 |
1.02 | 0.823 | 875 | 345 | 758 | 310 | 1 | 15 |
0.912 | 0.653 | 875 | 345 | 758 | 310 | 1 | 15 |
0.813 | 0.519 | 875 | 345 | 758 | 310 | 1 | 15 |
0.742 | 0.412 | 875 | 380 | 758 | 345 | 1 | 15 |
0.643 | 0.324 | 875 | 380 | 758 | 345 | 1 | 15 |
0.574 | 0.259 | 875 | 380 | 758 | 345 | 1 | 15 |
0.511 | 0.205 | 875 | 380 | 758 | 345 | 1 | 10 |
0.455 | 0.162 | 875 | 380 | 758 | 345 | 1 | 10 |
0.404 | 0.128 | 875 | 380 | 758 | 345 | 1 | 10 |
0.361 | 0.102 | 875 | 380 | 758 | 345 | 1 | 10 |
0.32 | 0.0804 | 875 | 380 | 758 | 345 | 1 | 10 |
0.287 | 0.0647 | 875 | 380 | 758 | 345 | 1 | 10 |
0.254 | 0.0507 | 875 | 380 | 758 | 345 | 1 | 10 |
0.226 | 0.0401 | 875 | 380 | 758 | 345 | 1 | 10 |
0.203 | 0.0324 | 875 | 380 | 758 | 345 | 1 | 10 |
0.18 | 0.0255 | 875 | 380 | 758 | 345 | 1 | 10 |
0.16 | 0.0201 | 875 | 380 | 758 | 345 | 1 | 10 |
0.142 | 0.0159 | 875 | 380 | 758 | 345 | 1 | 10 |
0.127 | 0.0127 | 875 | 380 | 758 | 345 | 1 | 10 |
0.144 | 0.0103 | 875 | 380 | 758 | 345 | 1 | 10 |
0.102 | 0.00811 | 875 | 380 | 758 | 345 | 1 | 10 |
0.089 | 0.00621 | 875 | 380 | 758 | 345 | 1 | 10 |
0.079 | 0.00487 | 875 | 380 | 758 | 345 | 1 | 10 |
